Conçu par la société Dassault Systèmes, SolidWorks est un logiciel de conception assistée par ordinateur (CAO) couramment utilisé dans l’industrie pour concevoir des éléments mécaniques en 3D.
SolidWorks permet de créer des assemblages complexes en associant des pièces et des composants et en les reliant à l’aide de contraintes et de liaisons. Il est ensuite capable de générer automatiquement des schémas techniques à partir des modèles 3D.
SolidWorks propose également des outils permettant d’effectuer des analyses de contraintes, des simulations de mouvement, des simulations thermiques et d’autres types d’analyses afin de valider et d’optimiser les conceptions.
Vous aimeriez vous initier à SolidWorks sur de bonnes bases ? Tour d’horizon des ouvrages de référence à destination des débutant(e)s.
1. SolidWorks – Le manuel de référence (Jean-Charles Crinchon)
Disponible sur Amazon Disponible à la Fnac
Issu de l’expérience d’enseignant de l’auteur en CAO, cet ouvrage se révélera un outil de formation précieux pour les étudiants et les professionnels désireux de maîtriser les nombreuses fonctionnalités de SolidWorks.
Entièrement en couleur, il permet de découvrir les différents outils offerts par SolidWorks, du plus simple au plus complexe. Chaque fonctionnalité y est détaillée pas à pas au travers d’exercices de difficulté croissante qui permettront à l’utilisateur de s’approprier les notions abordées. De nombreux focus et astuces pratiques permettront au lecteur d’optimiser leur utilisation du logiciel.
Aux éditions DUNOD ; 592 pages.

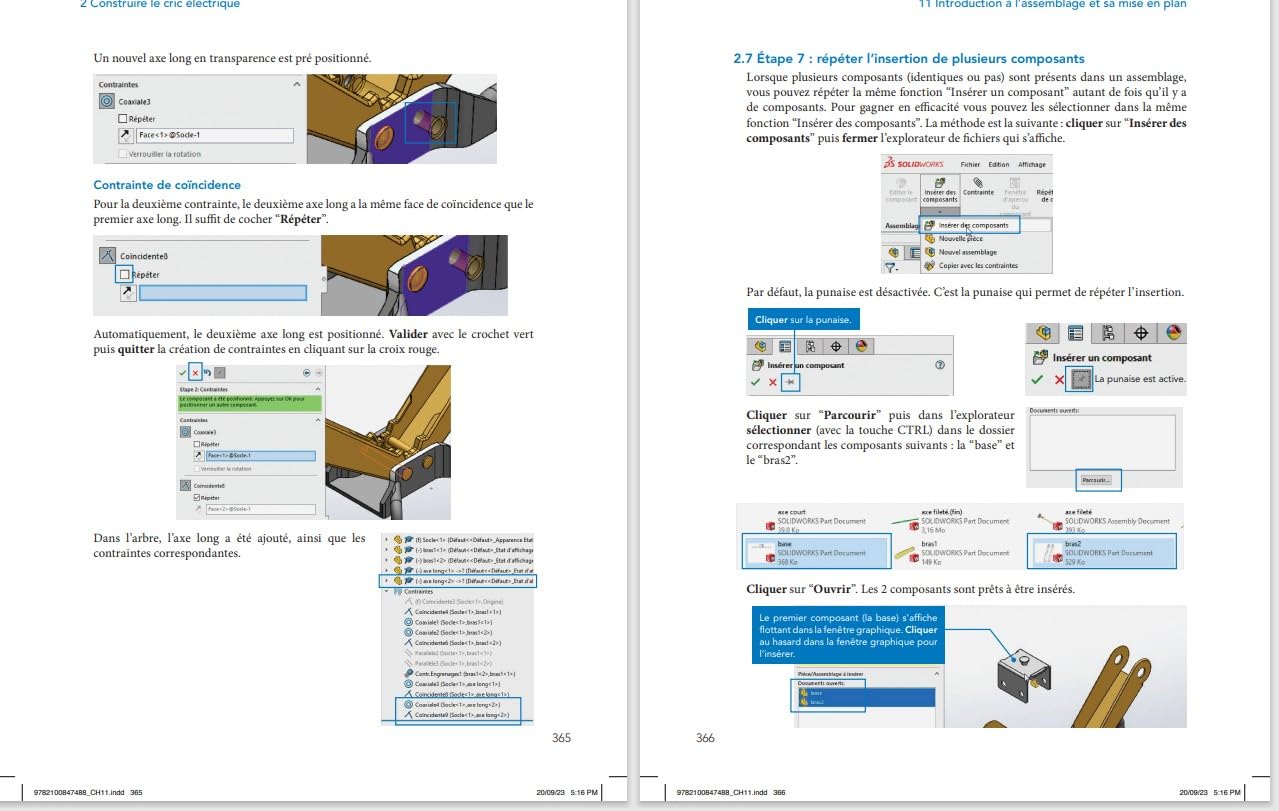

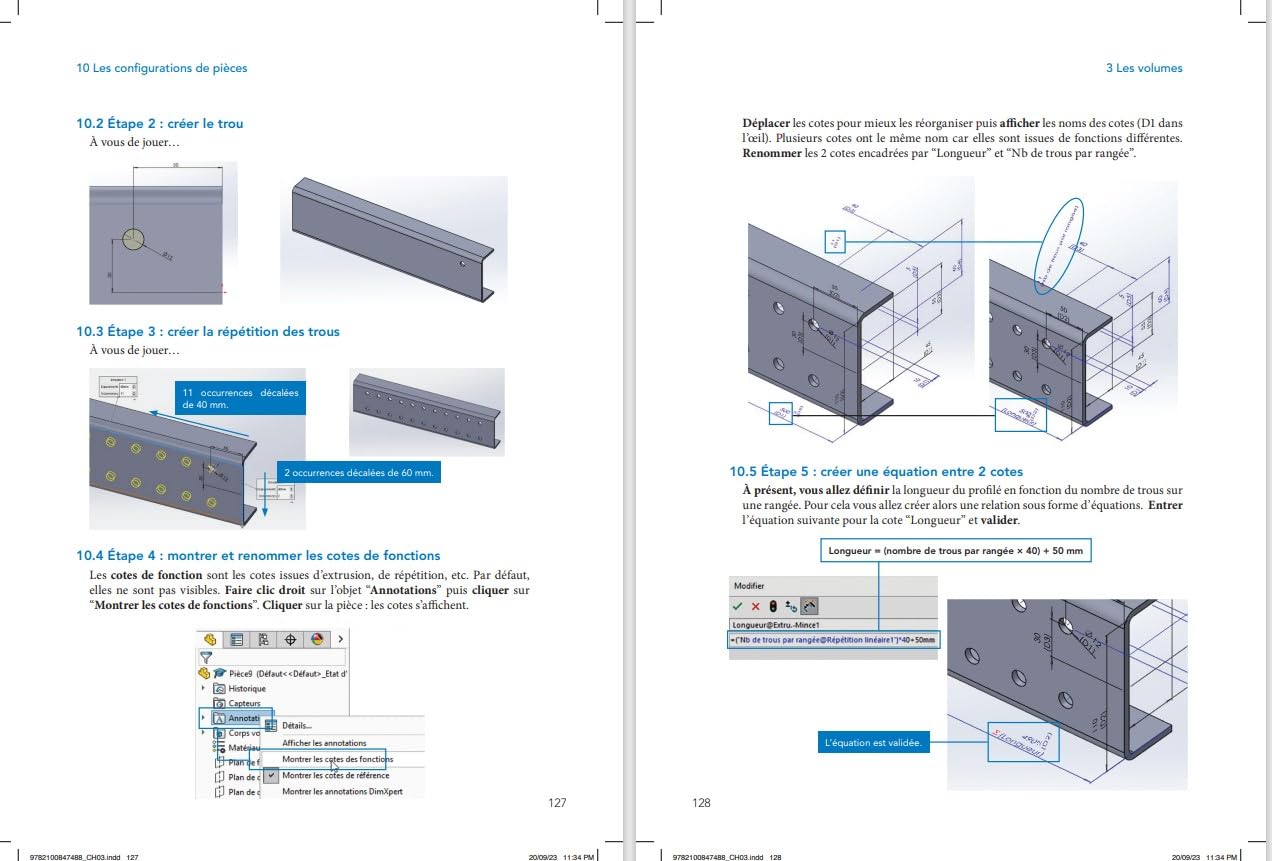

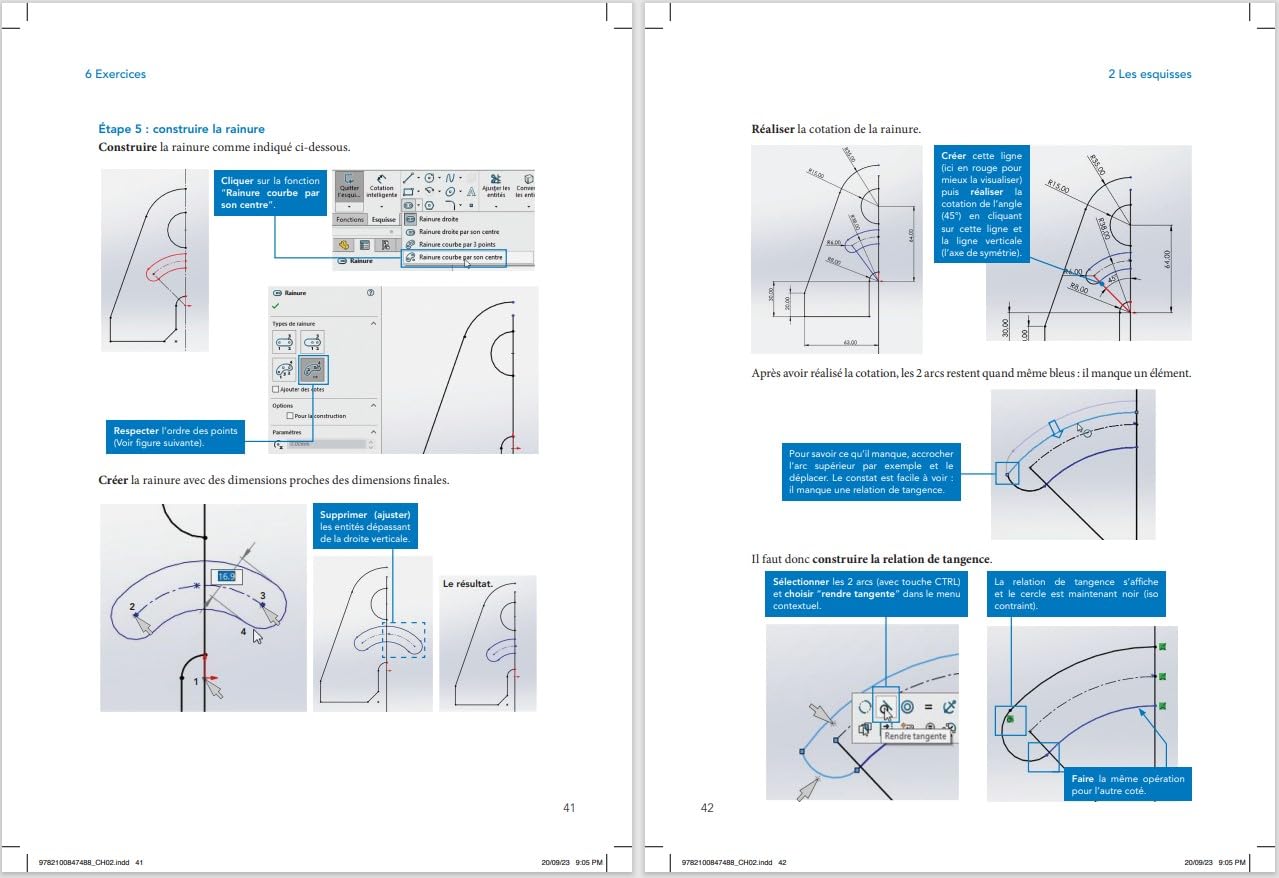

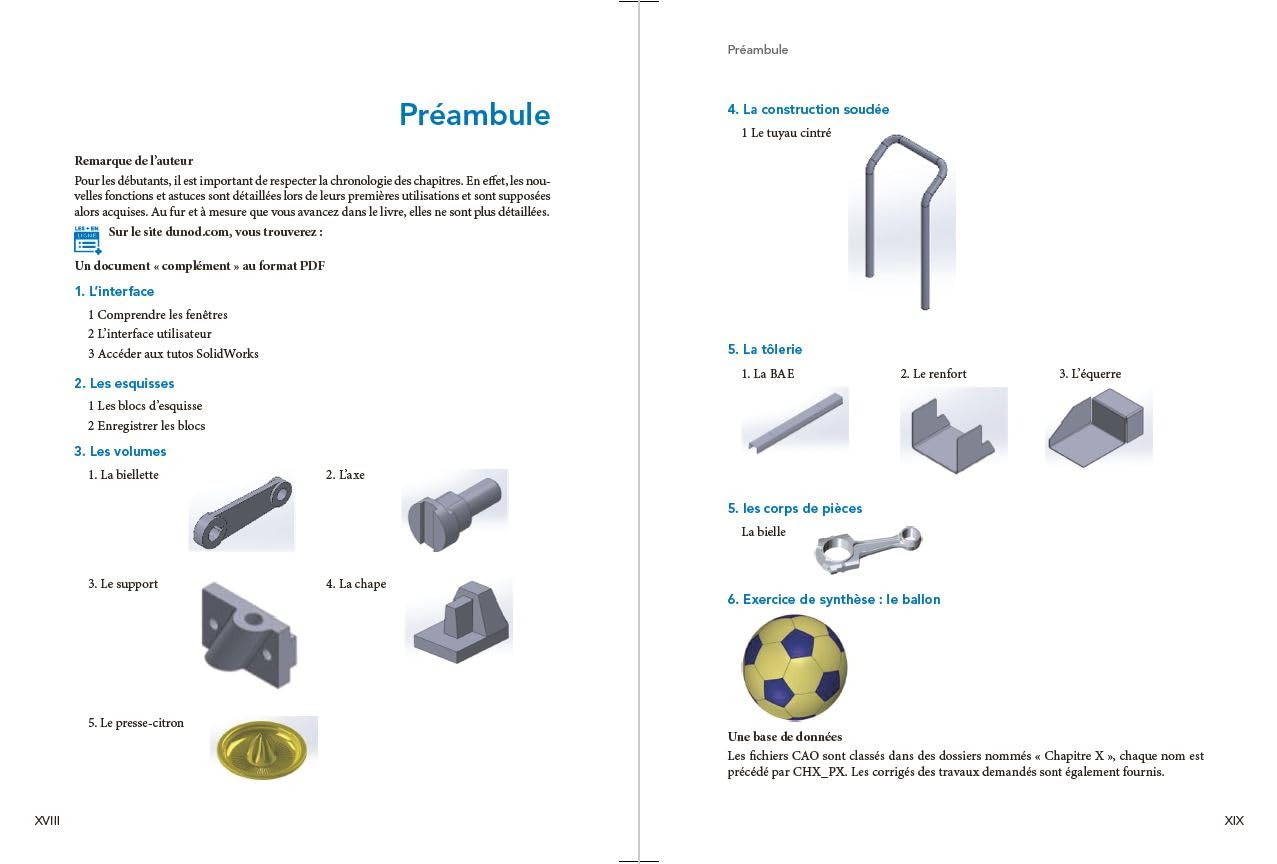

Cliquez sur les images pour voir un aperçu du livre
2. SolidWorks 2022 – Conception détaillée de pièces et d’assemblages 3D (Olivier Le Frapper, Frédéric Lenesley, Jean-Yves Gouez)
Disponible sur Amazon Disponible à la Fnac
Ce livre sur SolidWorks 2022 est destiné à tout technicien, dessinateur, projeteur, concepteur, ingénieur ou designer amené à concevoir des pièces et assemblages 3D paramétriques. Il présente les fonctionnalités essentielles pour maîtriser cette application de CAO et acquérir les bonnes pratiques pour une utilisation optimale. Chaque chapitre se termine par un ou plusieurs exercices qui permettront au lecteur de mettre en pratique les connaissances acquises au fil des chapitres.
Il débute par quelques généralités puis se concentre sur l’environnement de travail : l’interface y est précisément décrite ainsi que les différents outils de navigation afin de mieux maîtriser par la suite la conception de pièces, d’ensembles et de mises en plan. Sont abordés également l’organisation des fichiers dans SolidWorks ainsi que les échanges de données (importation et exportation de fichiers d’échange).
Vous apprendrez ensuite à gérer des esquisses 2D notamment à travers les fonctions de création, de transformation et l’ajout de contraintes. Ce chapitre se termine par deux exercices qui vous permettront de mettre en application pas à pas les fonctionnalités présentées.
Dans le chapitre suivant sur la création de pièces, sont développées les différentes fonctions de création de volumes (extrusion, révolution, nervure, etc.), de retraits de matière (poche, gorge, rainure, trou, etc.) et de modification de volumes (congés, chanfreins, dépouille, coque, etc.). Vous y découvrirez également l’utilisation des éléments de référence tels que les points, les axes et les plans. Deux exercices viennent compléter ce chapitre : vous créerez pas à pas deux pièces volumiques à partir des esquisses réalisées au chapitre précédent.
Le chapitre suivant est consacré à la création d’assemblages. Après une brève présentation de la structuration d’un assemblage, sont détaillées les différentes manières d’insérer des composants (pièces ou produits) et de les placer les uns par rapport aux autres à l’aide des contraintes géométriques, de gérer les assemblages complexes. Sont également étudiées l’utilisation de composants de catalogue (vis, écrous, etc…), les fonctions d’analyse d’assemblage (mesure, masse, interférence, section 3D), la création de scènes (éclaté) ainsi que la gestion de la nomenclature. Trois exercices vous permettront de revoir les connaissances acquises dans ce chapitre en créant trois assemblages.
Un chapitre est consacré à la mise en plan. Vous y verrez les différents outils de création de vues (vue de face, coupes, vues isométriques, etc…), l’utilisation des cartouches, les outils d’habillage de plans (cotes, textes, symboles, etc…) et l’insertion d’un tableau de nomenclature. Deux exercices vous permettront d’utiliser les outils vus dans ce chapitre…
Aux éditions ENI ; 590 pages.
3. Modélisation 3D avec SolidWorks (Emmanuel Berquez)
Disponible sur Amazon Disponible à la Fnac
Un livre-outil sur l’essentiel de SolidWorks.
Développé par Dassault Systèmes, SolidWorks est l’un des principaux logiciels 3D de CAO qui utilisent la conception paramétrique. Cet ouvrage très illustré en explique les principales fonctionnalités, tout en proposant des méthodes de travail et des bonnes pratiques héritées de l’expérience de l’auteur.
De difficulté progressive, chaque chapitre présente un nouvel ensemble de commandes, de concepts et de formes à concevoir, qui s’appuie sur les connaissances acquises dans les chapitres précédents. Cet apprentissage est complété par une douzaine d’exercices dont les corrigés sont disponibles en ligne. Destiné aux étudiants comme aux professionnels, ce livre permet aussi de préparer le premier niveau de certification SolidWorks (CSWA).
Feuilleter un extrait
À qui s’adresse ce livre ? Aux étudiants en écoles d’ingénieur, design industriel, lycées techniques… Aux concepteurs produit, designers, dessinateurs, ingénieurs… À tous ceux qui souhaitent se préparer au premier niveau de certification SolidWorks.
Aux éditions EYROLLES ; 248 pages.
